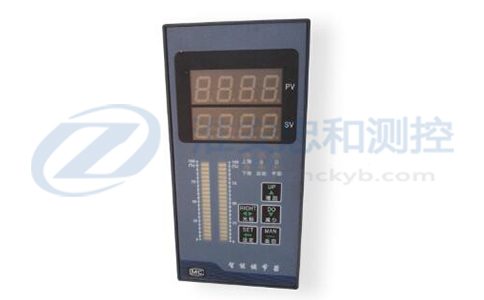

智能光柱顯示調節儀

智能光柱顯示調節儀適用范圍
      ZH-600智能光柱顯示調節儀與各類傳感器、變送器配合使用，智能光柱顯示調節儀可對溫度、壓力、液位、流量、重量等工業過程參數進行測量、顯示、報警控制、變送輸出、數據采集及通訊。智能光柱顯示調節儀有單光柱顯示調節儀與雙光柱顯示調節儀，還有雙輸入雙光柱顯示調節儀。
智能光柱顯示調節儀功能特點
萬能輸入功能
自動校準和人工校準功能
多重保護、隔離設計、抗干擾能力強、可靠性高
良好的軟件平臺，智能光柱顯示調節儀具備二次開發能力，以滿足特殊的功能
模塊化結構，配合功能佳的儀表芯片，功能組合、智能光柱調節儀系統升級非常方便
智能光柱顯示調節儀主要技術指標
基本誤差：0.5％FS或 0.2％FS±1個字
分 辨 力：1/20000、14位A/D轉換器
顯示方式：雙排四位LED數碼管和雙排光柱同時顯示報警
采樣周期：0.5S
報警輸出：二限報警或四限報警，報警方式、報警靈敏度可設置，繼電器輸出觸點容量 AC220V/3A或AC220V/1A。
變送輸出： 4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS
通訊輸出：接口方式--隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率--300～9600bps內部自由設定
饋電輸出：DC24V/30mA
電 源：開關電源 85～265VAC 功耗4W以下
智能光柱顯示調節儀型號說明

ZH-600									智能光柱顯示調節儀
外型尺寸	A								橫式160×80×125mm
	A/S								豎式80×160×125mm
報警輸出			B□						B0無報警輸出；B1-B4，1-4點報警
變送輸出					X1				4～20mA輸出
					X2				0～10mA輸出
					X3				1～5V輸出
					X4				0～5V輸出
通訊輸出						P			微型打印機
						R			串行通訊RS232
						S			串行通訊RS485
變送器配電電源									無饋電輸出
							V12		帶DC12V饋電輸出
							V24		帶DC24V饋電輸出
供電電源									220VAC供電
								W	DC24V供電
輸入信號								Sn	見"輸入信號類型表"

智能光柱顯示調節儀輸入信號類型表：

參數提示符	輸入信號內容	參數提示符	輸入信號內容
tc-k	K型	rtd	遠傳電阻0~400Ω
tc-s	S	bA1	BA1
tc-e	E	bA2	BA2
tc-b	B	0~50	0~50mV
tc-t	T	0~5V	0~5V
Tc-n	N	1~5V	1~5V
tc-j	J	0~20	0~20mA
P100	Pt100	0~10	0~10 mA
C100	Cu100	4~20	4~20 mA
Cu50	Cu50

型號舉例：ZH-600A/SB2X1RV24-4-20
ZH-600系列智能光柱顯示調節儀，4～20mA輸入，外形尺寸80×160×125mm，二限報警控制輸出，4～20mA變送輸出，帶RS232隔離通訊接口，帶DC24V饋電輸出，供電電源220VAC。
