產品中心
|
型 號 |
ZH-CYW |
|
量 程 |
0~5m/10m /15m /25m/30m |
|

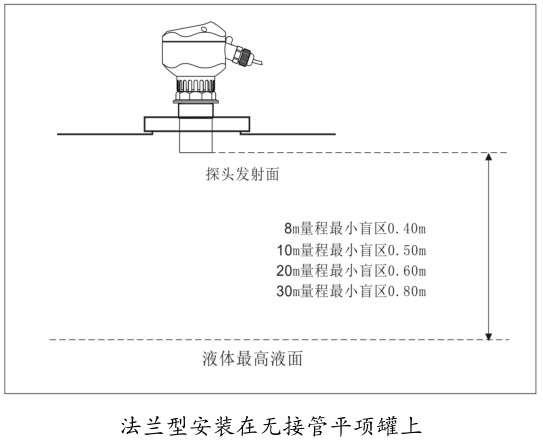

盲 區 |
0~15m：0.6m；0~20m：0.8m；0~30m：1.2m；0~40m：1.5m |
|
精度(空氣中) |
量程的0.2％ 0.5％（常規精度） |
|
電流輸出 |
4~20mA |
|
輸出分辨率 |
實際量程的0.03％ |
|
輸出負載 |
0~500Ω |
|
開關量輸出 |
高位、低位繼電器常開 |
|
繼電器規格 |
AC250V 5A/DC30V |
|
顯示分辨率 |
1cm |
|
顯示方式 |
4位LCD液晶(字高15cm) 或6位LED數碼管 |
|
輸入電源 |
DC24V(±10％)80mA或AC220V 50mA |
|
溫度補償 |
全范圍自動 |
|
介質溫度 |
-20℃~+80℃ |
|
壓力范圍 |
±0.1MPa |
|
聲波束角 |
5°(3db) |
|
檢測周期 |
1秒 |
|
參數設置 |
3位有感按鍵 |
|
電纜裝置 |
PG13.5密封套 |
|
外殼材質 |
ABS |
|
傳感器材質 |
PVC |
|
防護等級 |
IP67 |
|
安裝方式 |
螺紋(法蘭)或固定孔(支架) |
|

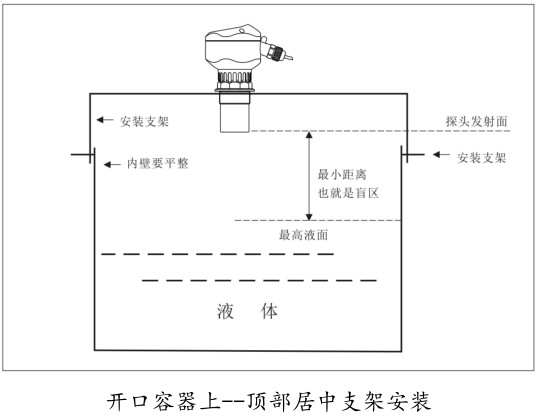

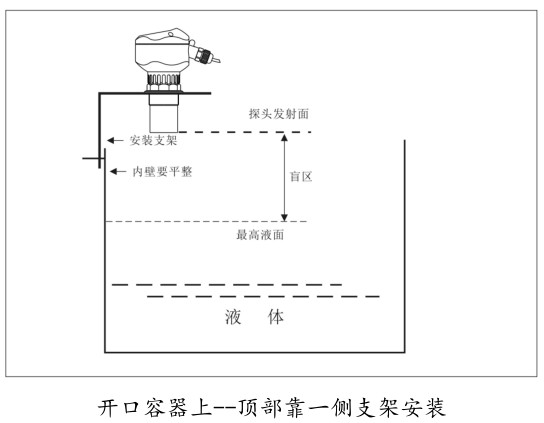

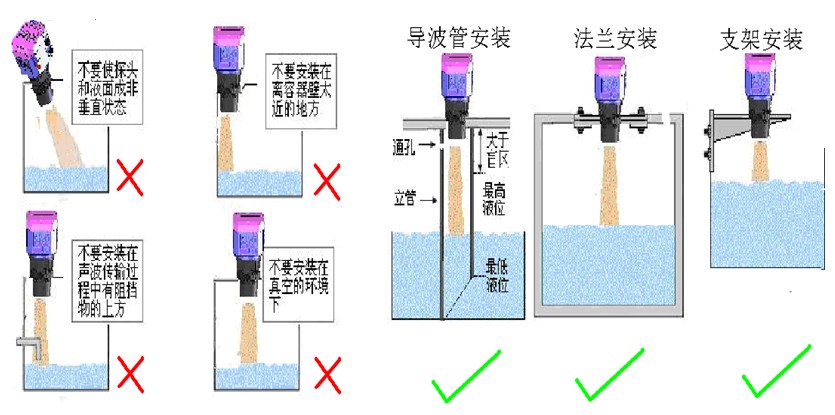

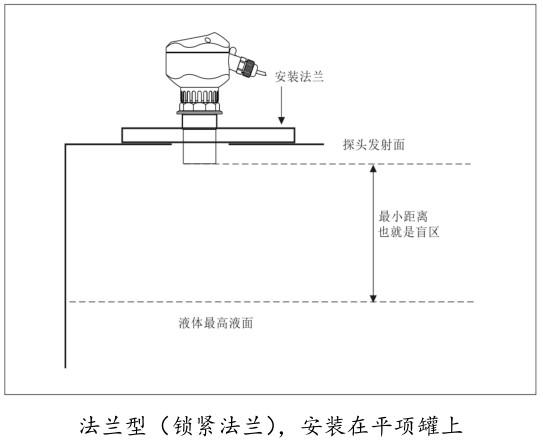

安裝要求 |

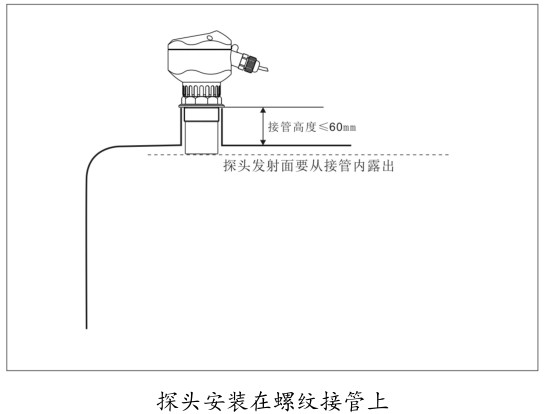

探頭發射面應伸出容器安裝口 |
四、超聲波液位計主要技術指標
| 功能 | 一體型超聲波液位計 | 分體式超聲波液位計 |
| 量程 | 0~5米 10米 15米 20米 25米 30米 | 0~5米 10米 15米 20米 25米 30米 |
| 測量精度 | 0.5~1% | 0.5~1% |
| 分辨率 | 3mm或者0.1% | 3mm或者0.1% |
| 顯示 | 中文液晶 | 中文液晶 |
| 模擬輸出 |
4 線制 4～20mA/510Ω負載 2 線制 4～20mA/250Ω負載 |
4～20mA/510Ω負載 |
| 繼電器輸出 |
可選配 2 組 AC 250V/ 8A 或 DC30V/ 5A 狀態可編程 |
（可選配）單通道為 2 組，雙通道是4組AC 250V/ 8A 或DC 30V/ 5A狀態可編程 |
| 供電 |
標配 24VDC 可選 220VAC+15% 50Hz |
標配 220VAC+15% 50Hz 可選 24VDC 120mA 定做 12VDC 或電池供電 |
| 環境溫度 |
顯示儀表-20～+60℃， 探頭-20～+80℃ |
顯示儀表-20～+60℃， 探頭-20～+80℃ |
| 通訊 | RS485 | RS485 |
| 防護等級 | 顯示儀表 IP65，探頭 IP68 | 顯示儀表 IP65，探頭 IP68 |
| 探頭電纜 | 無 | 標配10米 |
| 產品功耗 |
一體式二線制用 24V 電源供電， 不能帶繼電器，功耗是 30mA。 具體功率如下：無繼電器是 24×30mA=0.72W； 一體式四線制用 24V 電源供電， 不帶繼電器功耗是 80mA，帶一個 繼電器是要 105mA，2 路繼 電器 130mA, 具體功率如下： 無繼電器是 24×80mA=1.9W； 1路繼電器是24×105mA=2.5W； 2路繼電器是24×145mA=3.1W； |
分體式用 24V 電源供電，不帶繼電器 功耗是 100mA，帶一個繼電器是 要 120mA，2 路繼電器 145mA,3 路 繼電器要 170mA，4 路繼電器 要 190mA. 具體功率如下： 無繼電器是 24×100mA=2.4W； 1路繼電器是24×120mA=2.9W；2路 繼電器是24×145mA=3.5W； 3路繼電器是24×170mA=4.1W；2路 繼電器是24×190mA=4.6W； |
五、超聲波液位計產品選型
|
ZH-CYW- |
超聲波液位計 |
|||
|
型 式
|
A |
一體式兩線制（常規） |
||
|
B |
一體式三線制 |
|||
|
C |
一體式四線制 |
|||
|
D |
分體式四線制精簡型 |
|||
|
E |
分體式四線制標準型 |
|||
|
量 程
|
2 |
L=0~2000mm |
||
|
3 |
L=0~3000mm |
|||
|
...... |
...... |
|||
|
30 |
L=0~30000mm |
|||
|
客戶指定 |
L=0~Nmm |
|||
|
|
D |
DC24V LCD液晶顯示 |
||
|
E |
DC24V LED數碼管顯示 |
|||
|
A |
AC220V LCD液晶顯示 |
|||
|
探頭加長 |
**mm |
|||

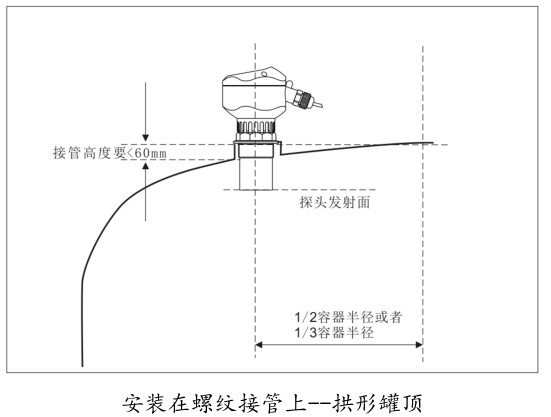

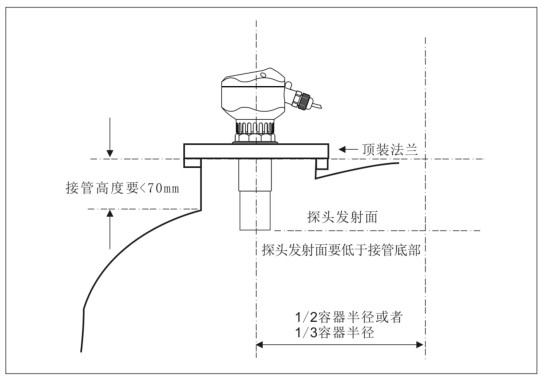

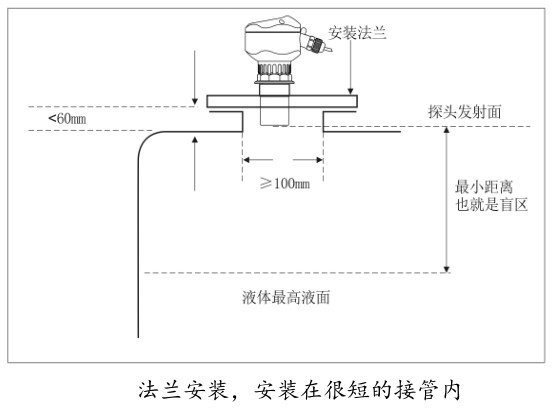

| 序號 | 接管長度 | 接管內徑最小尺寸 | 備注 |
| 1 | 150mm | 100mm |
接管內壁無毛刺、凸起物，上下垂直，焊縫都要做拋光處理。 接管和罐頂連接處要做從接管內向外的45℃斜角拋光。 |
| 2 | 200mm | 120mm | |
| 3 | 250mm | 150mm | |
| 4 | 300mm | 180mm | |
| 5 | 400mm | 240mm |
| 最大量程 | 離壁距離 |
| 5米 | 0.5米 |
| 10米 | 1.0米 |
| 15米 | 1.5米 |
| 20米 | 2.0米 |
| 25米 | 2.5米 |
| 30米 | 3.0米 |
